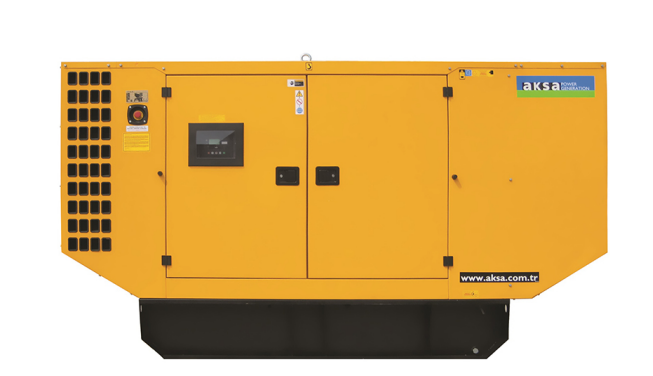

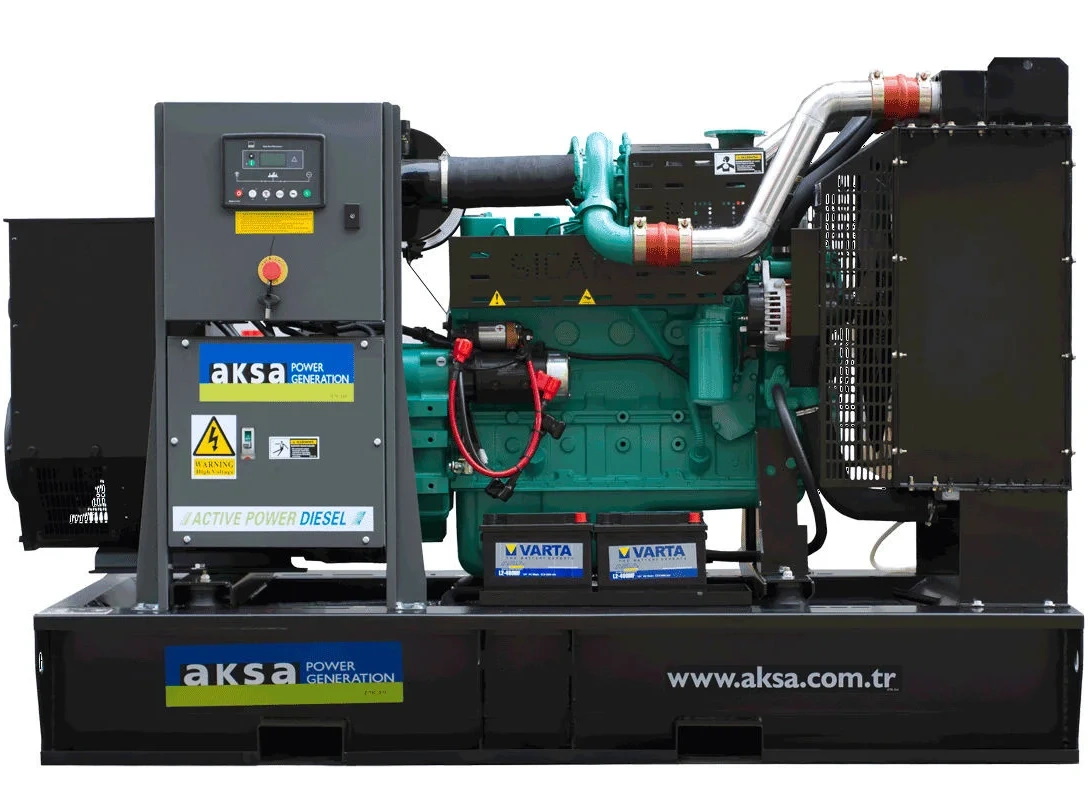

AKSA APD145C GENERATOR
Atteste
TS ISO 9001-2008
Unserer Zeitrechnung
Allgemeine Spezifikationen
3 Phasenzahl, 50 Hz, PF 0,8
Standby-Strom (ESP) : Bei Ausfall der zuverlässigen Netzversorgung wird es zur Deckung des variablen elektrischen Lastbedarfs eingesetzt. ESP entspricht ISO 8528-1 Eine Überlastung ist nicht zulässig.
Prime Power (PRP): Sie ist definiert als kontinuierliche Arbeitsleistung bei variabler Last. PRP entspricht ISO 8528-1 und kann alle 12 Stunden um 10 % überlastet werden.
Motor-Spezifikationen
Eigenschaften der Lichtmaschine
Boyut ve Ağırlık
Geräte
●DSE, Modell 6120, automatisches Netzfehlerüberwachungs- und Generatorsteuermodul. ●Elektronisches Batterieladegerät Eingang 198–264 Volt, Ausgang 27,6 V 5 A (24 V) oder 13,8 Volt 5 A (12 V)
●Sicherungen für Not-Aus-Taste und Steuerkreise.
Bau und Farbe
Die Geräte werden auf dem Schaltschrank aus Stahlblech montiert. Das Plattenblech ist mit einer Phosphatchemikalie beschichtet und die Blechoberfläche ist korrosionsbeständig. Auf den Schalttafelschrank wird mit Polyester-Compound-Pulverlackierung und im Einbrennverfahren eine äußerst widerstandsfähige Lackierung aufgetragen. Dank der verriegelten und aufklappbaren Schalttafelabdeckung sind die Geräte leicht zu erreichen.
Montage
Das Bedienfeld ist mit Stahlfüßen am Chassis des Stromaggregats befestigt.
Das Panel befindet sich auf der rechten Seite der Generatorgruppe (wenn die Gruppe von der Lichtmaschine gefischt wird).
Generatorsteuergerät
Das DSE 6120-Steuermodul führt das automatische Starten und Stoppen von Generatorsätzen mit Gas- und Dieselmotoren durch. Das Modul dient zur Überwachung und Anzeige von Frequenz, Spannung, Strom, Motoröldruck, Kühlmitteltemperatur, Betriebsstunden und Batteriespannung des Generators auf dem LCD-Bildschirm.
Darüber hinaus überwacht das Modul die Netzspannung und -frequenz und steuert das Notstromaggregat und das daran angeschlossene Stromübertragungssystem. Wenn im Generator ein Fehler auftritt, wird der Generator automatisch gestoppt und der entsprechende Fehler wird auf dem LCD-Bildschirm an der Vorderseite des Moduls angezeigt.
Standardfunktionen
●Steuerung durch Mikroprozessor.
●Einfaches Ablesen der Informationen vom LCD-Bildschirm.
●Übertragungssteuerung zwischen Netz- und Generatorstrom.
●Manuelle Programmierung über die Frontplatte.
●Das Tastenlayout und das Betriebssystem sind einfach.
●Fernbedienung.
●Die Möglichkeit, 50 im Speicher gespeicherte Alarme anzuzeigen.
●Steuertasten: Stopp/Null, Manuell, Auto, Test, Start, Tasten. Taste zum Vorrücken der Informationen auf dem LCD-Bildschirm.
Messanzeigen
MOTOR
●Motordrehzahl.
●Öldruck.
●Wassertemperatur.
●Arbeitsstunde.
●Batteriespannung.
●Einstellbares Timing.
GENERATOR
●Spannung (LL, LN).
●Ströme (L1-L2-L3).
●Frequenz.
●Generator bereit.
●Der Generator ist eingeschaltet.
NETZ
●Spannung (LL, LN).
●Frequenz.
●Netzbereit.
●Das Netzwerk ist aktiviert.
Schutzschaltungen
VORSICHT
●Fehlfunktion des Ladegenerators.
●Niedrige/hohe Batteriespannung.
●Beenden Sie die Fehlfunktion.
●Niedrige/hohe Generatorspannung.
●Niedrige/hohe Generatorfrequenz.
●Niedrige/hohe Motordrehzahl.
●Niedriger Öldruck.
●Hohe Wassertemperatur.
STOPP-ALARME
●Startfehler.
●Notstopp.
●Niedriger Öldruck.
●Hohe Wassertemperatur.
●Niedrige/hohe Motordrehzahl.
●Niedrige/hohe Generatorfrequenz.
●Niedrige/hohe Generatorspannung.
●Es gibt keinen Anschluss für den Öldruckgeber.
●Es besteht kein Temperatursensoranschluss.
ELEKTRISCHE AUSLÖSUNG
●Generatorüberstrom.
Optionsmerkmale
●Möglichkeit der Druck-, Temperatur- und Prozentsteuerung mit externem Sensor (Warnung, Abschaltung und Stromausfall).
●Lokale Programmierung und Überwachung des Moduls über USB-Kabel vom PC (max. 6 Meter).
Normen
●Elektrische Sicherheit/EMV-Konformität
●BS EN 60950 Elektrische Arbeitsgeräte
●BS EN 61000-6-2 EMV-Ausnahme
●BS EN 61000-6-4 EMV-Emissionsnorm
Elektronisches Batterieladegerät
●Das Batterieladegerät ist in Schaltmodus- und SMD-Technologie gefertigt und weist einen hohen Wirkungsgrad auf.
●Die Batterie wird nach der V-I-Kennlinie geladen. 5 Ampere, 13,8 Volt (12 V) und 27,6 Volt (24 V). Eingang 198 - 264 Volt Wechselstrom.
●Der Geräteausgang ist gegen Kurzschluss geschützt.
●Der Ausgang „Ladefehler“ ist verfügbar.
●Unterdrückung magnetischer Störungen mit RFI-Filter.
●Galvanisch getrennte Ein- und Ausgänge sind sprungfest bis zu 4 kV.
TS ISO 9001-2008
Unserer Zeitrechnung
Allgemeine Spezifikationen
| Modellbezeichnung | APD 145 C | ||
|---|---|---|---|
| Frequenz (HZ) | 50 | ||
| Art des verwendeten Brennstoffs | Diesel | ||
| Motormarke und -modell | CUMMINS - 6BTAA5.9-G2 | ||
| Marke und Modell des Generators | Aqsa - AK 4110 | ||
| Bedienfeld-Modell | DSE 6120 | ||
| Kabine | AK 49 |
3 Phasenzahl, 50 Hz, PF 0,8
| SPANNUNG | Standby-Stromversorgung (ESP) | Primäre Leistung (PRP) | Standby-Verstärker | ||
|---|---|---|---|---|---|
| Kva | Kw | Kva | Kw | ||
| 400/231 | 145 | 116 | 132 | 105.60 | 209.30 |
Standby-Strom (ESP) : Bei Ausfall der zuverlässigen Netzversorgung wird es zur Deckung des variablen elektrischen Lastbedarfs eingesetzt. ESP entspricht ISO 8528-1 Eine Überlastung ist nicht zulässig.
Prime Power (PRP): Sie ist definiert als kontinuierliche Arbeitsleistung bei variabler Last. PRP entspricht ISO 8528-1 und kann alle 12 Stunden um 10 % überlastet werden.
Motor-Spezifikationen
| Motor | CUMMINS | ||
|---|---|---|---|
| Motor-Modell | 6BTAA5.9-G2 | ||
| Zylinder und Design | 6 Zylinder - in Reihe | ||
| Durchmesser und Hub | Mm | 102 x 120 cm | |
| Gesamtes Zylindervolumen | L | 5.90 | |
| Luftansaugung | Turboaufladung und Ladeluftkühlung | ||
| Verdichtungsverhältnis | 17.3:1 | ||
| Norminaler Zyklus | .rpm | 1500 | |
| Öl-Kapazität | L | 16.4 | |
| Standby-Leistung (kW/PS) | 130/174 | ||
| Hauptleistung (kW/PS) | 120/161 | ||
| Jacke Safterhitzer Menge | |||
| 1 | |||
| Mantel-Safterhitzer-Leistung (Watt) | |||
| 1000 | |||
| Art des verwendeten Brennstoffs | |||
| Diesel | |||
| Einspritzung und Systemtyp | |||
| Direkt | |||
| Kraftstoffpumpen-Typ | |||
| BYC PB | |||
| Regler-System | |||
| Elektronisch | |||
| Betriebsspannung (VDC) | |||
| 24 VDC | |||
| Batterie und Kapazität (Menge/Ah) | |||
| 2x66 | |||
| Lichtmaschine aufladen | |||
| 40 | |||
| Kühlmethode | |||
| Wassergekühlt | |||
| Luftstrom des Kühlgebläses (m³/min) | |||
| 148 | |||
| Kühlmittelkapazität (nur mit Motor / Kühler) (lt) | |||
| 10/54 | |||
| Luftfilter | |||
| Trockener Typ | |||
| Prime 100 % Kraftstoffverbrauch unter Last (lt/Stunde) | |||
| 30 | |||
| Prime 75 % Kraftstoffverbrauch unter Last (lt/Stunde) | |||
| 23 | |||
| Prime 50 % Kraftstoffverbrauch unter Last (lt/Stunde) | |||
| 16 | |||
Eigenschaften der Lichtmaschine
| Produzent | Ade | |
|---|---|---|
| Marke und Modell des Generators | AK 4110 | |
| Frekans (HZ) | Hz | 50 |
| Güç (kVA) | kVA | 137,5 |
| Tasarım | Brushless | |
| VOLTAJ | V | 400 |
| Faz | 3 | |
| Otomatik Voltaj Regülatörü | AS460 | |
| Voltaj Regülasyonu | (+/-) | 1,5% |
| Yalıtım Sistemi | H | |
| Koruma Sınıfı | IP22 | |
| Güç Faktörü | 0.8 | |
| Alternatör Ağırlığı (Kg) | 492 | |
| Soğutma Havası (m³/dk) | m3 | 30,84 |
Boyut ve Ağırlık
| Açık Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
|---|---|---|---|---|---|
 |
1360 | 2290 | 1000 | 1474 | 195 |
| Kabinli Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
AK 49 |
1780 | 3402 | 1147 | 2007 | 340 |
1. Menünavigationstasten
2. Netz- und Übertragungstaste
3. Betriebsstatus- und Messanzeigen mit LCD
4. Fehleralarm-LEDs
5. Generator- und Übertragungstaste
6. Status-LEDs
7. Betriebsmodus-Auswahltasten
Geräte
●DSE, Modell 6120, automatisches Netzfehlerüberwachungs- und Generatorsteuermodul. ●Elektronisches Batterieladegerät Eingang 198–264 Volt, Ausgang 27,6 V 5 A (24 V) oder 13,8 Volt 5 A (12 V)
●Sicherungen für Not-Aus-Taste und Steuerkreise.
Bau und Farbe
Die Geräte werden auf dem Schaltschrank aus Stahlblech montiert. Das Plattenblech ist mit einer Phosphatchemikalie beschichtet und die Blechoberfläche ist korrosionsbeständig. Auf den Schalttafelschrank wird mit Polyester-Compound-Pulverlackierung und im Einbrennverfahren eine äußerst widerstandsfähige Lackierung aufgetragen. Dank der verriegelten und aufklappbaren Schalttafelabdeckung sind die Geräte leicht zu erreichen.
Montage
Das Bedienfeld ist mit Stahlfüßen am Chassis des Stromaggregats befestigt.
Das Panel befindet sich auf der rechten Seite der Generatorgruppe (wenn die Gruppe von der Lichtmaschine gefischt wird).
Generatorsteuergerät
Das DSE 6120-Steuermodul führt das automatische Starten und Stoppen von Generatorsätzen mit Gas- und Dieselmotoren durch. Das Modul dient zur Überwachung und Anzeige von Frequenz, Spannung, Strom, Motoröldruck, Kühlmitteltemperatur, Betriebsstunden und Batteriespannung des Generators auf dem LCD-Bildschirm.
Darüber hinaus überwacht das Modul die Netzspannung und -frequenz und steuert das Notstromaggregat und das daran angeschlossene Stromübertragungssystem. Wenn im Generator ein Fehler auftritt, wird der Generator automatisch gestoppt und der entsprechende Fehler wird auf dem LCD-Bildschirm an der Vorderseite des Moduls angezeigt.
Standardfunktionen
●Steuerung durch Mikroprozessor.
●Einfaches Ablesen der Informationen vom LCD-Bildschirm.
●Übertragungssteuerung zwischen Netz- und Generatorstrom.
●Manuelle Programmierung über die Frontplatte.
●Das Tastenlayout und das Betriebssystem sind einfach.
●Fernbedienung.
●Die Möglichkeit, 50 im Speicher gespeicherte Alarme anzuzeigen.
●Steuertasten: Stopp/Null, Manuell, Auto, Test, Start, Tasten. Taste zum Vorrücken der Informationen auf dem LCD-Bildschirm.
Messanzeigen
MOTOR
●Motordrehzahl.
●Öldruck.
●Wassertemperatur.
●Arbeitsstunde.
●Batteriespannung.
●Einstellbares Timing.
GENERATOR
●Spannung (LL, LN).
●Ströme (L1-L2-L3).
●Frequenz.
●Generator bereit.
●Der Generator ist eingeschaltet.
NETZ
●Spannung (LL, LN).
●Frequenz.
●Netzbereit.
●Das Netzwerk ist aktiviert.
Schutzschaltungen
VORSICHT
●Fehlfunktion des Ladegenerators.
●Niedrige/hohe Batteriespannung.
●Beenden Sie die Fehlfunktion.
●Niedrige/hohe Generatorspannung.
●Niedrige/hohe Generatorfrequenz.
●Niedrige/hohe Motordrehzahl.
●Niedriger Öldruck.
●Hohe Wassertemperatur.
STOPP-ALARME
●Startfehler.
●Notstopp.
●Niedriger Öldruck.
●Hohe Wassertemperatur.
●Niedrige/hohe Motordrehzahl.
●Niedrige/hohe Generatorfrequenz.
●Niedrige/hohe Generatorspannung.
●Es gibt keinen Anschluss für den Öldruckgeber.
●Es besteht kein Temperatursensoranschluss.
ELEKTRISCHE AUSLÖSUNG
●Generatorüberstrom.
Optionsmerkmale
●Möglichkeit der Druck-, Temperatur- und Prozentsteuerung mit externem Sensor (Warnung, Abschaltung und Stromausfall).
●Lokale Programmierung und Überwachung des Moduls über USB-Kabel vom PC (max. 6 Meter).
Normen
●Elektrische Sicherheit/EMV-Konformität
●BS EN 60950 Elektrische Arbeitsgeräte
●BS EN 61000-6-2 EMV-Ausnahme
●BS EN 61000-6-4 EMV-Emissionsnorm
Elektronisches Batterieladegerät
●Das Batterieladegerät ist in Schaltmodus- und SMD-Technologie gefertigt und weist einen hohen Wirkungsgrad auf.
●Die Batterie wird nach der V-I-Kennlinie geladen. 5 Ampere, 13,8 Volt (12 V) und 27,6 Volt (24 V). Eingang 198 - 264 Volt Wechselstrom.
●Der Geräteausgang ist gegen Kurzschluss geschützt.
●Der Ausgang „Ladefehler“ ist verfügbar.
●Unterdrückung magnetischer Störungen mit RFI-Filter.
●Galvanisch getrennte Ein- und Ausgänge sind sprungfest bis zu 4 kV.
